西门子 200SMART PLC MOUBUSRTU 通讯控制 台达变频器 VFD015EL21A案例

1. 通讯线制作：

 台达变频器网口定义：

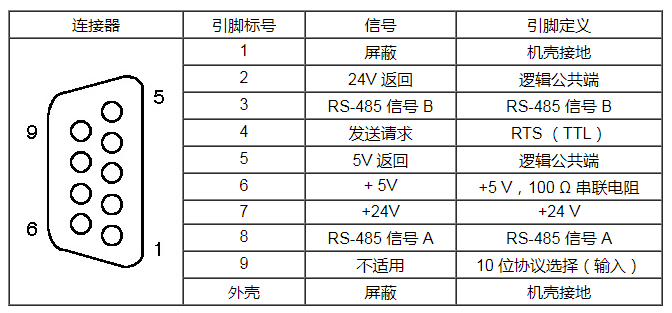

200SMARTPLC 九针接口定义 485 定义：

1. 200SMARTPLC 与 变频器接线图

PLC                         变频器

3 ------------------------------- SG+

8------------------------------- SG-

1. 变频器参数设定：

1、 恢复出厂设置00.02 设置为9  P43页

2、 02.00=3    p46页 定义有通讯RS485输入

3、  02.01=3  P46 页 由 RS-485 通訊界面操作鍵盤 STOP 鍵有效

4、 09.00变频器站地址=1。09.01 变频器波特率=9600   09.04 =4：8,E（偶校验）,1 for RTU通信格式选择（modbus rtu ）格式类型

16#2000H 启停   H01 停止   H12正   H22 反      转成10进制

1、 8192+40001=48193

2、 频率 16#2001   0-50HZ  0-5000           8193+40001=48194

3、 输出HZ  16#2013

4.

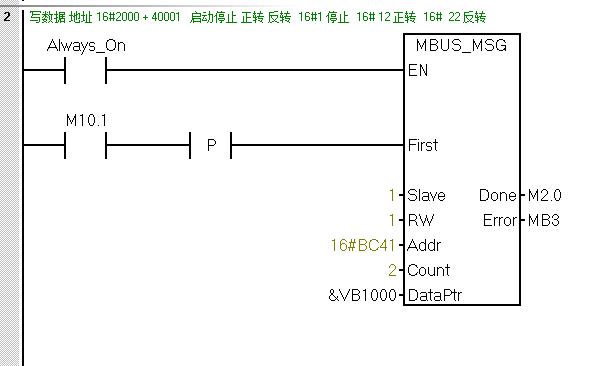

PLC 程序编写
